Po dlouhých sedmi až osmi letech začneme v srpnu v souvislosti s vydáním revize normy ČSN 730540-2 nabízet i nové verze programů Area, Cube3D, Mezera, Simulace, Teplo a Ztráty. Vše s číslovkou 2026. Stejné číslo verze bude mít i nová Energie, kterou ale vzhledem k většímu množství novinek představíme v samostatném článku.

Všechny zmíněné programy byly aktualizovány s ohledem na změny v citované normě. Pokud jste již četli jejich přehled, víte, že nejvíce se oproti stávajícímu znění normy liší postup stanovení požadavku na vnitřní povrchovou teplotu, který se týká programů Area, Cube3D a Teplo. Určité úpravy nastaly i v požadavcích na součinitel prostupu tepla, což se projeví hlavně v programech Energie a Teplo. V druhém jmenovaném programu se uplatní i změny v požadavcích na pokles dotykové teploty podlah a na šíření vodní páry konstrukcí. Programu Simulace se pak týká změna hodnocené veličiny (nově operativní teplota místo teploty vnitřního vzduchu) a programu Ztráty pak zrušení normového požadavku na průměrný součinitel prostupu tepla.

Podrobnější informace k novinkám v jednotlivých programech najdete dále v článku.

---

Novinky společné pro všechny programy

Programy byly kompletně aktualizovány na nově vydanou normu ČSN 730540-2 „Tepelná ochrana budov, Část 2: Požadavky" ze sprna 2025. Upraveny byly nápovědy, moduly pro zobrazení požadavků i moduly pro vyhodnocení požadavků.

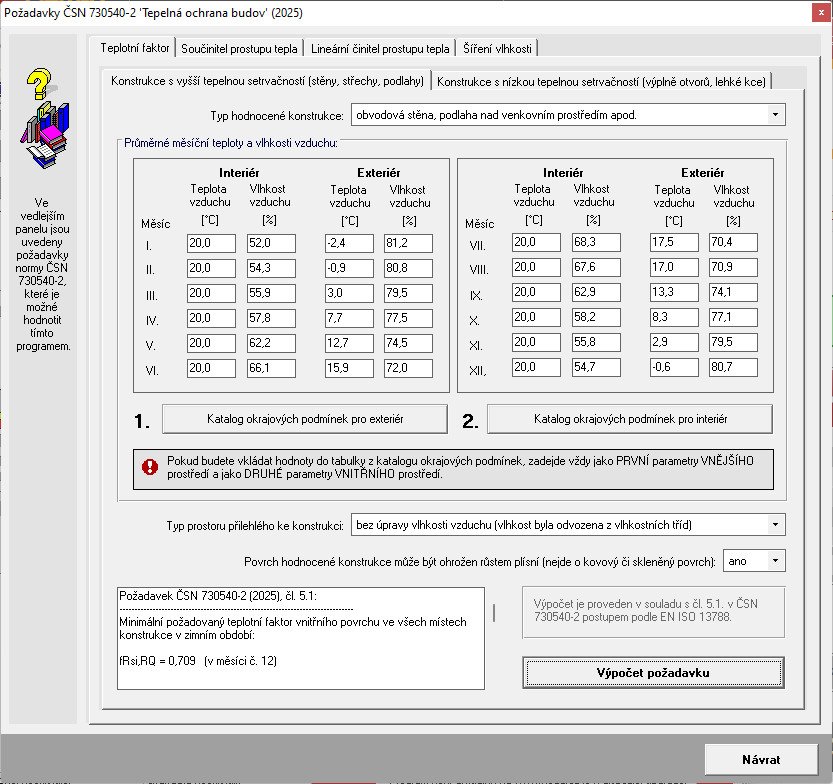

Stanovení požadavku na vnitřní povrchovou teplotu v programech Area, Cube3D a Teplo 2026

Programy umožňují zvolit, v jaké pozici se budou otevírat okna pro zadání vstupních dat a některá další (nejsou-li otevírána v defaultní pozici samotnými MS Windows). Zvolit je možné buď otevření v posledně použité pozici, nebo otevření ve středu displeje, nebo otevření v levém horním rohu základního okna programu. Tato poslední možnost je vhodná speciálně v případě práce s více instancemi programu na více monitorech. Volba mezi uvedenými možnostmi je možná po vyvolání příkazu Vstupní data - Možnosti v hlavním menu programů.

Okénko s výsledky prohledávání katalogu stavebních materiálů nabízí nejen jména všech materiálů obsahujících zadaný textový řetězec, ale i jejich tepelné vodivosti a faktory difúzního odporu. Vybrat požadovaný materiál ze seznamu lze navíc nejen výběrem jména, ale i tepelné vodivosti nebo faktoru difúzního odporu.

Do pomocného výpočtu ekvivalentní tepelné vodivosti tepelné izolace, skrz kterou procházejí bodové kotevní prvky, byla přidána nová možnost výpočtu vlivu bodových kotev s přerušením tepelného mostu (např. Hilti Fox). Výpočet používá vztahy publikované v článku Martina Leta "Zjednodušené stanovení bodového činitele prostupu tepla kotev s přerušeným tepelným mostem" na www.tzb-info.cz v roce 2021.

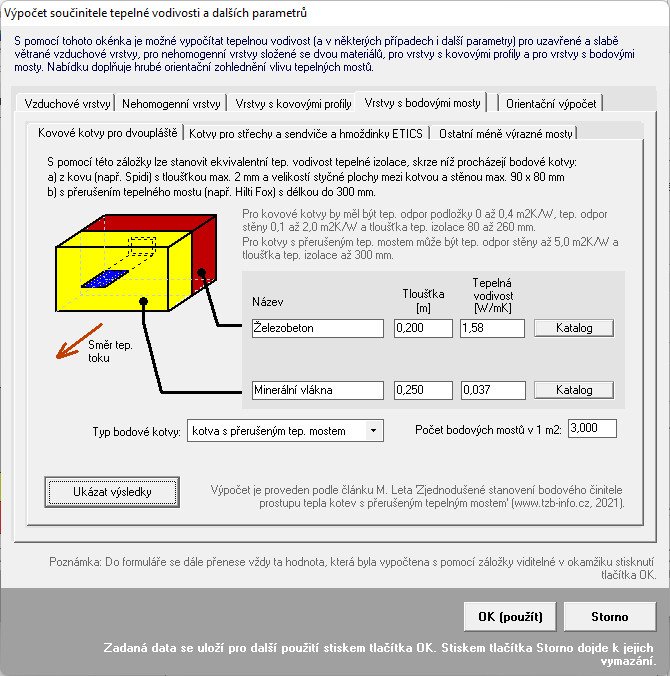

Pomocný výpočet vlivu bodových kotev s přerušeným tepelným mostem

Na panel úlohy byl přidán informační rámeček s přehledem plnění jednotlivých požadavků ČSN 730540-2. Rámeček se automaticky aktualizuje po každém provedeném výpočtu či po změně vstupních dat. Grafické symboly signalizují splnění, nesplnění, neexistenci či nemožnost vyhodnocení požadavku.

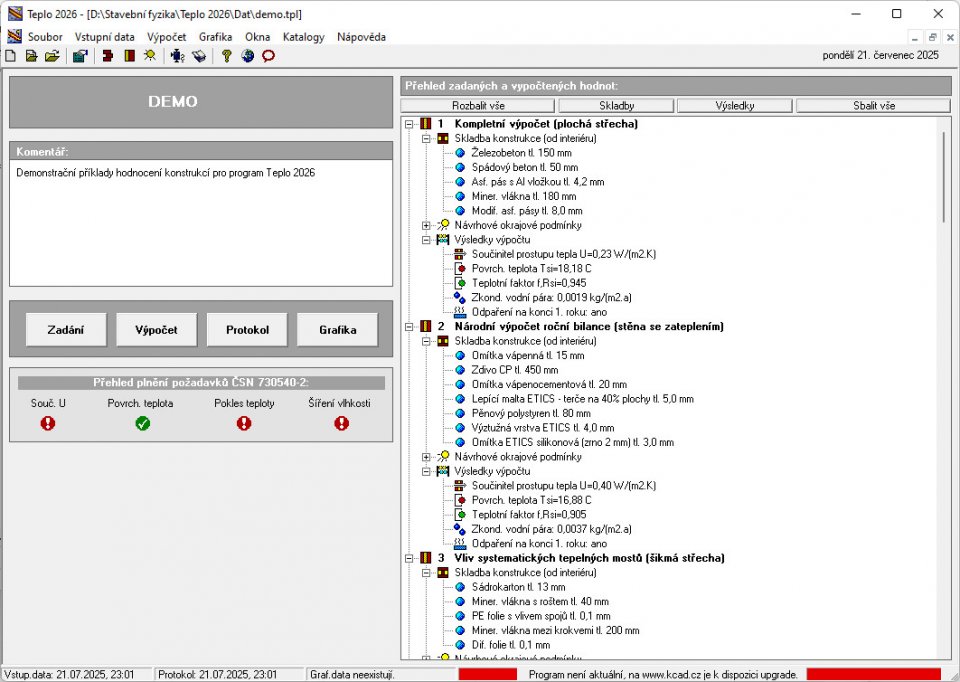

Panel úlohy s přehledem plnění požadavků ČSN 730540-2 v programu Teplo 2026

V programech lze volitelně nastavit s pomocí příkazu Soubor - Adresář pro ukládání úloh pracovní adresář, který funguje jako dočasné úložiště souborů obsahujících vstupní data i výsledky výpočtu úlohy. Soubory se do pracovního adresáře překopírují po otevření úlohy a nazpět do datového adresáře se přesunou po jejím uzavření. Zadávání vstupních dat, výpočet i generování dokumentů probíhá v pracovním adresáři - standardní datový adresář je pak vlastně použit pouze k finálnímu uložení uzavřených úloh/projektů. Využít tuto novou funkci má smysl především tehdy, když jsou data uložena na síťovém disku. V takovém případě je vhodné volit pracovní adresář na lokálním disku počítače, což umožní zrychlit práci (data se zpracovávají "mimo" síť) a vyloučí riziko ztráty dat při ukládání dílčích změn na síťové úložiště. Přesunování souborů z datového do pracovního adresáře a obráceně probíhá skrytě, uživateli není nijak patrné. Aby nemohlo dojít k poškození dat, když by více uživatelů otevřelo ze síťového disku stejnou úlohu, programy nově také kontrolují, zda je úloha už otevřena. Pokud ano, upozorní na to a otevření úlohy zablokují. Současně ale uživateli nabídne možnost úlohu přesto otevřít, protože hlášení o souběžném otevření úlohy může být způsobeno i předchozím nestandardním uzavřením programu (např. při přerušení dodávky elektrického proudu).

Všechny volby pro úpravu možností programů byly umístěny na jediné okno a rozčleněny do několika záložek. Doplněny k nim byly i některé nové volby, např. zda se má či nemá před provedením výpočtu zobrazovat okno pro výběr typu protokolu či zda se má zobrazovat okénko s informací o ukončení výpočtu.

Změněna byla kontrola chyb na okénku pomocného výpočtu součinitele tepelné vodivosti. Pokud uživatel stiskne tlačítko OK a program přitom identifikuje zadaný chybný údaj, okno pomocného výpočtu se nezavře jako dosud. Program místo toho na chybný údaj upozorní a okno nechá otevřené, aby bylo možné provést hned opravu.

Upravena byla funkce pro export úlohy do formátu ZIP tak, aby byla funkční i pro úlohy obsahující ve svém názvu čárku či uložené v adresářích s čárkou v názvu.

Barevný pruh upozorňující na dostupnou bezplatnou aktualizaci programu (update) byl změněn na základě žádosti uživatelů ze zelené na oranžovou.

Stávající katalog konstrukcí (skladeb) byl kompletně přepracován, aby byl kompatibilní s katalogem v programu Energie 2023 a novějším. Nově umožňuje ukládat skladby konstrukcí až s 15 vrstvami včetně dalších doplňujících údajů. Lze do něj vkládat i výplně otvorů (okna, dveře) a lehké obvodové pláště, i když v některých programech tyto konstrukce nemají uplatnění.

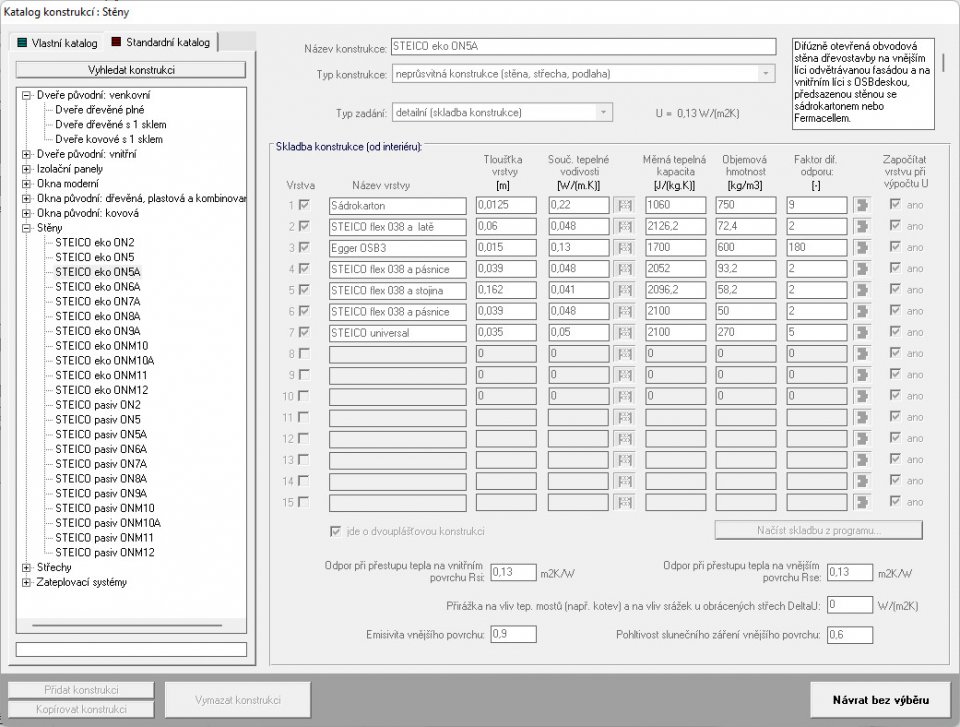

Nový katalog konstrukcí kompatibilní s novějšími verzemi programu Energie

Upravena byla práce s názvy souborů tak, aby programy umožňovaly plnou práci s názvy úloh obsahujícími tečku (např. "1.test").

Nadále není podporováno zobrazování požadavků a vyhodnocování výsledků výpočtu podle slovenské normy STN 730540-2.

Do protokolu o výpočtu lze volitelně vložit stručné vyhodnocení splnění/nesplnění požadavků ČSN 730540-2. Aktivovat/deaktivovat tuto možnost lze přepínačem přidat do protokolu vyhodnocení…, na okně, které se objeví před začátkem výpočtu.

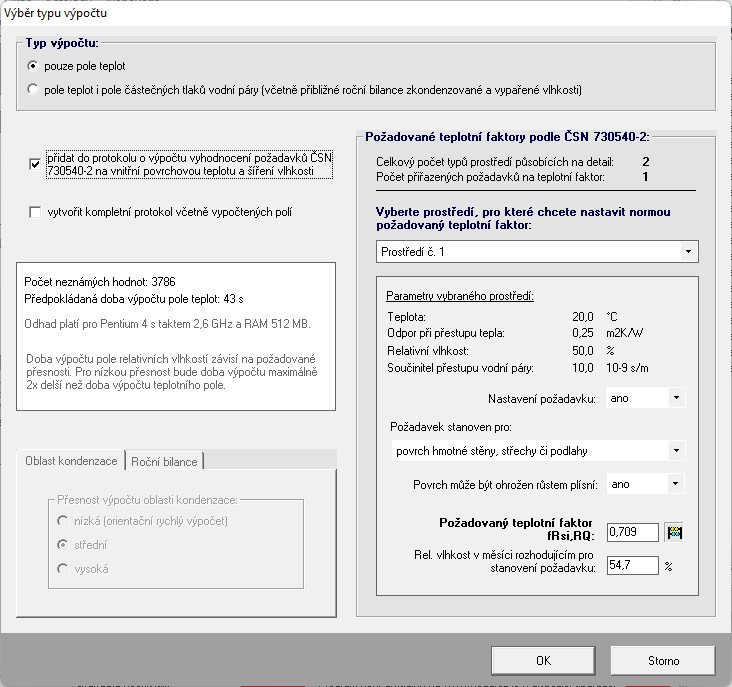

Přepínač pro vložení vyhodnocení požadavků ČSN 730540-2 do protokolu v programu Cube3D 2026

Pro uživatelské (editovatelné) a standardní (needitovatelné) katalogy materiálů a konstrukcí lze nastavit odlišné adresáře, ve kterých jsou uloženy. Nastavení adresářů je dostupné příkazem Katalogy – Nastavení katalogů v hlavním menu programů.

Na okno katalogu materiálů bylo přidáno tlačítko Kopírovat materiál, které umožňuje vytvořit kopii vybraného materiálu coby výchozí podklad při vkládání dalšího materiálu do katalogu.

Na okno rozšířeného otevření úlohy byla na záložku Existující úlohy přidána tlačítka Přejmenovat a Odstranit úlohu, která umožňují rychle odstranit či přejmenovat vybranou úlohu.

Programy umožňují vkládat hodnoty ze schránky Windows do všech políček pro zadání číselných vstupních dat.



---

Další novinky v programu AREA 2026

Do grafického preprocesoru (zadávání detailu grafickým způsobem) byla přidána funkce pro rychlou změnu parametrů okrajových podmínek. Vyvolat ji lze buď kliknutím na příslušnou ikonu na nástrojové liště nebo příkazem Okr. podmínky - Změnit více podmínek. Na vyvolaném okně lze pak vybrat buď skupinu podmínek (tj. všechny podmínky se stejnými parametry), nebo jakoukoli jednotlivou podmínku, a změnit dosavadní zadanou teplotu, vlhkost, odpor při přestupu tepla či součinitel přestupu vodní páry.

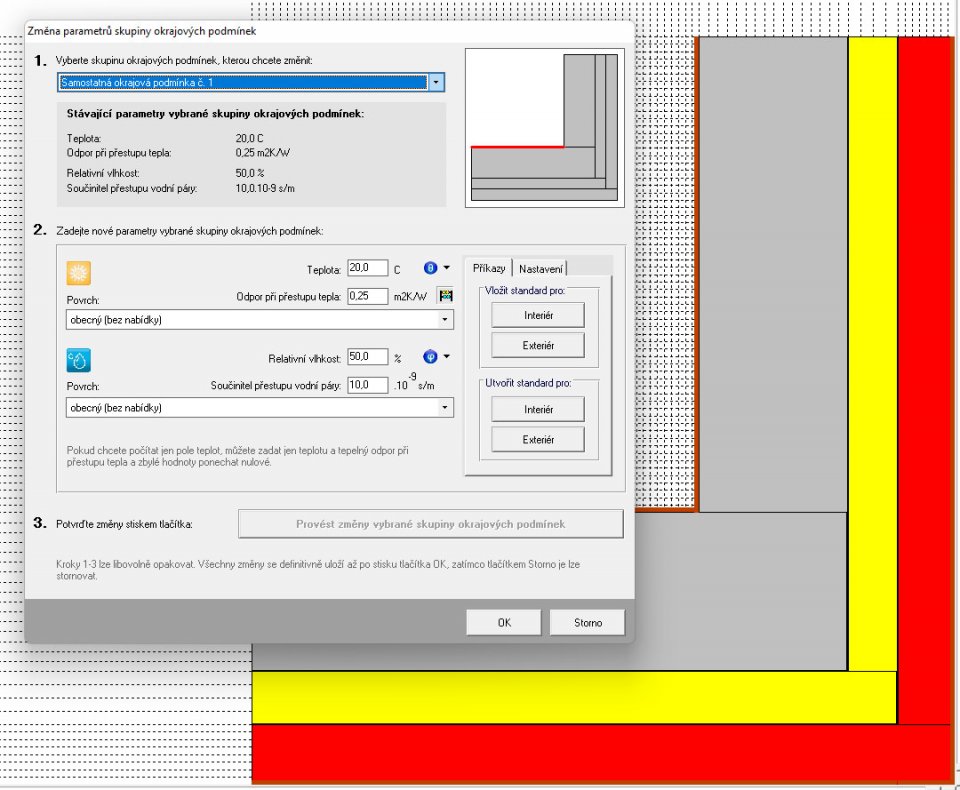

Změna dílčí okrajové podmínky v grafickém preprocesoru programu Area 2026

Do editoru pro rychlou úpravu detailů byla přidána možnost úpravy jednotlivých okrajových podmínek (dosud bylo možné upravovat jen skupiny podmínek).



---

Další novinky v programu TEPLO 2026

Při zadávání vstupních dat popisujících konstrukci se zadává i její typ podle ČSN 730540-2. Program současně tiskne do informativní části zadávacího formuláře požadovanou (podle ČSN 730540-2) a referenční (podle vyhlášky 264/2020 Sb.) hodnotu součinitele prostupu tepla, a to červeně či zeleně podle toho, zda je požadavek splněn či nesplněn.

Zadání typu konstrukce podle ČSN 730540-2 navíc zvyšuje kompatibilitu s programem Energie ve verzích 2021/2023/2025, protože se při importu do Energie přenáší nejen zadaná skladba, ale i typ konstrukce.

Pro každou konstrukci lze nově nastavit typ výpočtu roční bilance vodní páry. Použít lze standardní kombinaci obou výpočetních postupů (EN ISO 13788 a ČSN 730540-4), každou metodiku samostatně, nebo výpočet vůbec neprovádět. Program navíc automaticky přednastavuje přípustný typ výpočtu podle typu konstrukce (např. podle EN ISO 13788 u konstrukcí v kontaktu se zeminou).

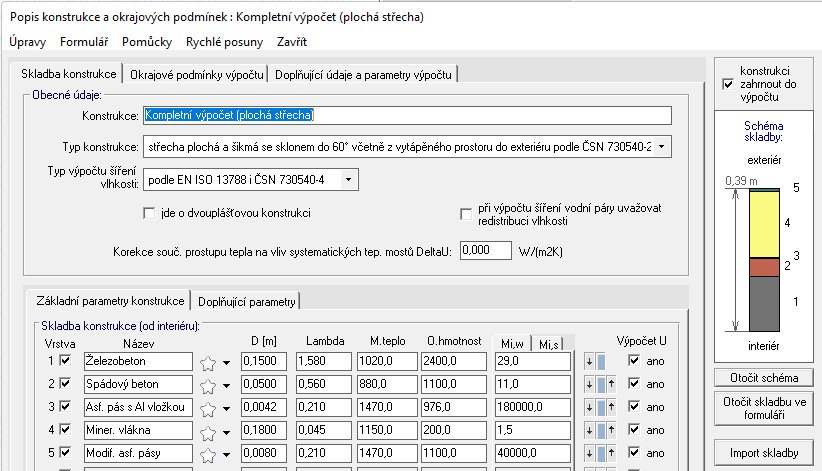

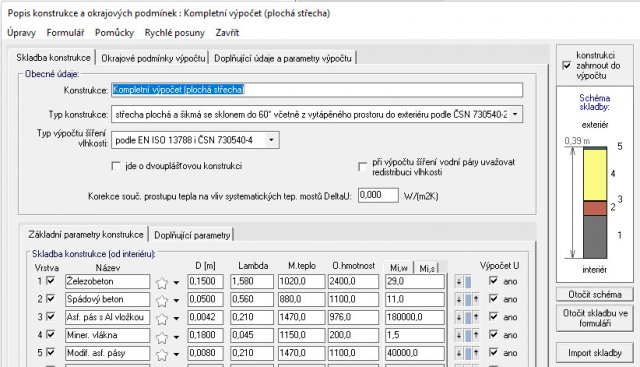

Nastavení typu konstrukce a výpočtu roční bilance vodní páry v programu Teplo 2026

Dosud používané nulování okrajových podmínek při změně typu konstrukce se nově provádí pouze v případě takové změny, která to vyžaduje (např. při změně konstrukce v kontaktu s venkovním vzduchem na konstrukci v kontaktu se zeminou). V ostatních případech zůstávají okrajové podmínky buď zachovány, nebo se – jako např. u změny jednoplášťové na dvouplášťovou střechu či naopak – jen předepsaným způsobem automaticky upraví.

Pro každou vrstvu lze zadat maximální přípustnou relativní vlhkost (bez požadavků, méně než 60 %, 80 % či 100 %), kterou pak program kontroluje a vyhodnocuje. S pomocí této nové volby lze ověřit splnění požadavků ČSN 730540-2 na šíření vlhkosti u materiálů na bázi dřeva (požadovaná relativní vlhkost pod 80 %) a u materiálů s vyloučenou kondenzací (pod 100 %).

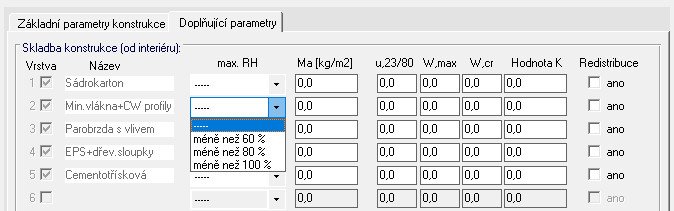

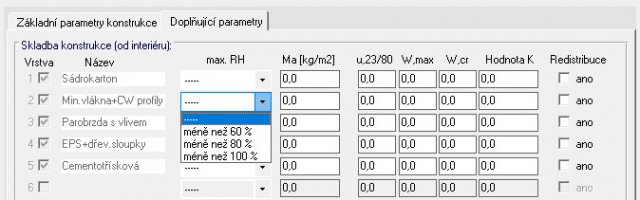

Nastavení maximální přípustné relativní vlhkosti v materiálu

Na formulář pro zadání vstupních dat byla přidána tlačítka pro rychlé roztažení formuláře do celé šířky displeje monitoru a pro jeho rychlé stažení do původní podoby. Tato funkce zlepšuje čitelnost nově přidaného přehledu zadaných údajů na širokých monitorech. Zmíněný přehled ukazuje všechny dosud zadané konstrukce včetně jejich typu, součinitele prostupu tepla a požadovaného součinitele prostupu tepla.

Při vkládání materiálu z katalogu do skladby konstrukce se nově přepisuje původní zadaná tloušťka - je-li v příslušném řádku už zadaná - pouze tehdy, když je v katalogu vybrán materiál s konkrétní tloušťkou (např. v případě hydroizolací a parozábran). Jinak je původní tloušťka ponechaná beze změny.

Formát vstupních dat verze 2021 je mírně odlišný od formátu starších verzí. Po otevření starších úloh proto program nabízí rychlou transformaci vstupních dat.

Před samotným výpočtem lze jednoduchým zaškrtnutím či odškrtnutím názvu konstrukce upravit seznam konstrukcí zařazených do výpočtu.

Nově se při stisku tlačítka Odstranit aktuální formulář vynulují všechna zadaná data, pokud existuje jen jeden vyplněný formulář (jedna zadaná konstrukce).

Zbyněk Svoboda
